제설용 케이블
제설용 케이블

■Relnforced Type for concrete




■General Type for asphalt, concrete

설명
겨울철 강설로 인한 도로 결빙등의 지역 안전을 확보하기 위한 전기적 제설 시스템 사전 설계를 통한 손쉬운 현장 설치가 가능하며 기계적 충격이나 진동에 대한 내성이 우수함 또한, 사용자 요구에 다른 다양한 설계 및 설치가 가능한 특징을 갖음
용도
도로 및 주차장 램프, 활주로, 아파트 진입로, 골프장 등 옥외 적설/결빙 지역

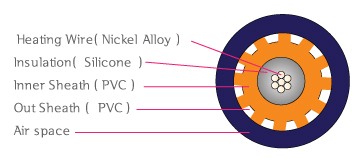

구조
■ 강화형(콘크리트)



NO 구조 재질
1 발열체 니켈크롬합금 / 니켈도금선
2 절연체 실리콘 절연
3 내부보호 내열PVC (105°c)
4 편조 주석도금선
5 외부보호 내열 PVC (105°c)


■ 일반형(아스팔트/콘크리트)


NO 구조 재질
1 발열체 니켈크롬합금 / 니켈도금선
2 절연체 불소수지(max 150°c)
3 내부보호 불소수지(max 150°c)
4 편조 주석도금
5 외부보호 내열 PVC (콘크리트) / 내열 수지(아스팔트)
6 선택 Stainless steel or Zn-coated steel


기술자료
■ 열손실(경험치)

극한추위 250 - 350 W/sq.m
심한추위 200 - 300 W/sq.m
일반추위 150 - 250 W/sq.m
발열온도 5°C ~ 40°C
발열면적 0.5 sq.m ~ 24.0 sq.m


■ 적정 케이블 길이 계산식

계단 계단수 x [폭(m) + 0.5] x 2 +1(m)
복도 발열 면적 / 케이블설치공간 x 1000
정격전압 220V ~ 440V
T-rating 연속사용 온도 최대 105 °c
소비전력 170W ~ 350W / sq.m
설치간격 75mm ~ 125mm


■ 온도 & 적설량에 따른 소비전력

평균온도 적설량(cm/hr) 보도/도로(W/sq.m) 교량(W/sq.m)
- 2°c 1.7 170 200
- 6°c 2.0 200 250
- 10°c 2.5 250 300
- 15°c 3.0 300 350


■ 설치 장소별 소비전력

Purpose Place Capacity(W/sq.m)
  Road & parking lot 300 ~ 350
Snow & Ice Sidewalk & stairway 250 ~ 300
Removing Port & Bridge 300 ~ 350
  Nearby plant 170 ~ 220
